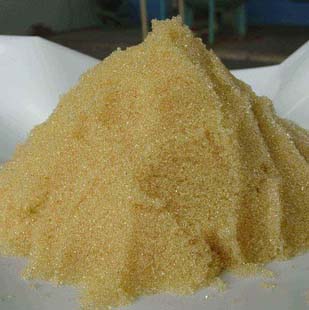

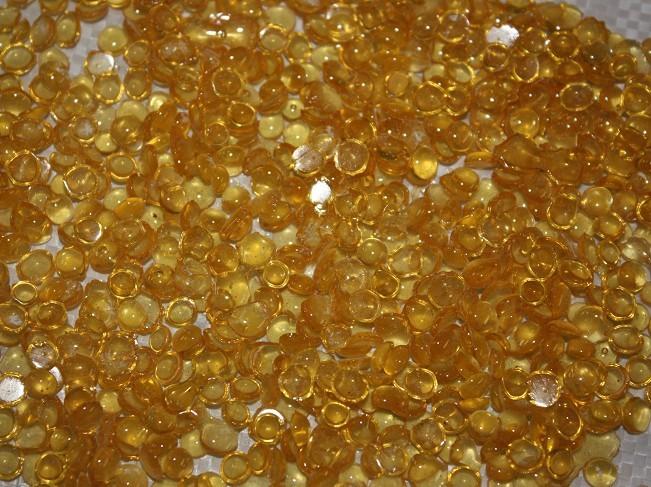

漂萊特軟化水樹脂C100E適用范圍

　　漂萊特鍋爐軟化水樹脂C100E用于軟化水，脫鹽水，純水和高純水制備，污水處理，味精制造，醫(yī)藥提純，化工催化，稀有金屬分離等方面也有應(yīng)用。

　一、漂萊特鍋爐軟化水樹脂C100E工作性能

　　漂萊特鍋爐軟化水樹脂C100E在軟化系統(tǒng)中與下列因素有關(guān)：

　　1、所用再生劑的總量和濃度。

　　2、進(jìn)水中的總硬度和鈉離子含量。

　　3、運(yùn)行流速。

　　漂萊特樹脂的工作性能通常是以處理過的水中殘余硬度來評定的。對于自來水的軟化系統(tǒng)，因水質(zhì)要求，可用徹底軟化的水與原水混合的分流處理方法。對于工業(yè)上的應(yīng)用，因處理水的硬度要小于5ppm，這可用70—80kgNaCl/m3R再生水平，如果軟化水是供給普通的低壓鍋爐，其水質(zhì)要求是硬度要低于1ppm，這樣至少需要以上兩倍的再生水平才能達(dá)到要求。在一般工作條件下，硬度的滲漏通常低于進(jìn)水硬度的1%，工作交換容量一般變化不大，除非原水中含有25%濃度以上的鈉離子。

　　在民用軟化系統(tǒng)中，用比較低的再生水平，殘余硬度通常也不作要求，且使用中高流速運(yùn)行對工作交換容量的影響也可忽略不計。但值得注意的是，要使再生劑大限度地發(fā)揮作用可通過提高鹽的濃度和延長再生的時間，過量的再生劑再生時流速也要慢，但 后除去多余的鹽需用運(yùn)行時的速度來清洗掉。



　　二、漂萊特鍋爐軟化水樹脂C100E化學(xué)和熱穩(wěn)定性

　　C100E樹脂不溶于水，稀或中等濃度的酸堿及其它普通溶劑，但長期存放于有大量活性氯，次氯酸根離子或其它強(qiáng)氧化性溶劑中，其交聯(lián)就會被破壞，且使得樹脂的含水量有上升趨勢，強(qiáng)度也會有所下降，同時還會出現(xiàn)少數(shù)分解產(chǎn)物。同所有磺酸基苯乙烯樹脂一樣，在堿性條件下，其鈉型可耐溫1500C，而氫型在高于1200C時就會失去交換能力，因為其功能基團(tuán)會逐漸被羥基所取代。

　　三、漂萊特鍋爐軟化水樹脂C100E使用參考指標(biāo)

　　1、PH范圍：0-14

　　2、允許溫度：鈉型≤120，氫≤100

　　3、膨脹率%(NA+到H+)：≤10

　　4、工業(yè)用樹脂層高度m：≥1.0

　　5、再生液濃度%：NACL 6-10，HCL 5-1，H2SO4 2-4

　　6、再生劑用量kg/m³(按100%計工業(yè)品)：NACL 75-150，HCL 40-100，H2SO4 75-150

　　7、再生液流速m/h：5-8

　　8、再生接觸時間minute：30-60

　　9、正洗流速m/h：10-20

　　10、正洗時間minute：約30

　　11、運(yùn)行流速m/h：10-40

　　12、工作交換容量mmol/l(濕)：食鹽再生≥1000，鹽酸再生≥1500



　　

  漂萊特離子交換樹脂在進(jìn)行其離子交換時所反應(yīng)出的性能，具體表現(xiàn)在它“離子交換的容量”，即每克的干樹脂或每毫升的濕樹脂所能交換到的離子的毫克當(dāng)量數(shù)，meq/g(干)或 meq/mL(濕);當(dāng)離子是一價時，毫克當(dāng)量的數(shù)值即是毫克分子的數(shù)值(對于二價或多價離子來說，前者為后者乘離子價數(shù))。它又有“總交換容量”、“工作交換容量”和“再生交換容量”等三種表示方式。

　　1、總交換容量，表示每單位數(shù)量(重量或體積)樹脂能進(jìn)行離子交換反應(yīng)的化學(xué)基團(tuán)的總量。

　　2、工作交換容量，表明了該樹脂在特定條件下的離子交換的能力，這與樹脂的種類和總的交換容量的值，以及具體的工作條件等因素有關(guān)。

　　3、再生交換容量，表示在特定的再生劑量的條件下所取得的再生樹脂的交換容量，也明確的表明了樹脂中原有的化學(xué)基團(tuán)的一個再生復(fù)原的程度。

　　通常再生交換容量為總的交換容量的50～90%(一般是將其控制在70～80%)，而工作交換容量則為再生交換容量的30～90，后一比率也可稱之為樹脂的綜合利用率。

　　在漂萊特離子交換樹脂的交換容量中是包含了吸附容量的，但后者所占的比例也因樹脂的結(jié)構(gòu)而有所不同?，F(xiàn)今仍未能將兩者分別進(jìn)行計算，在整個具體的設(shè)計之中，需憑借著之前的經(jīng)驗數(shù)據(jù)來對其進(jìn)行修正。

　　漂萊特離子交換樹脂的交換容量的測定一般都是以無機(jī)離子來進(jìn)行的。這些離子的尺寸異常的小，能自由的擴(kuò)散到樹脂的體內(nèi)，與其內(nèi)部全部的交換基團(tuán)接觸并起反應(yīng)。而在實際應(yīng)用時，溶液中常會含有高分子的有機(jī)物，它們的尺寸較大，難以進(jìn)入到樹脂的顯微孔中去，因而這樣測出的實際的交換容量會低于用無機(jī)離子所測出的數(shù)值。這種情況的具體表現(xiàn)與樹脂的類型、孔的結(jié)構(gòu)和尺寸及所處理的物質(zhì)有關(guān)。


上一篇：反滲透膜更換維修反滲透設(shè)備
下一篇：漂萊特軟化水樹脂更換周期
