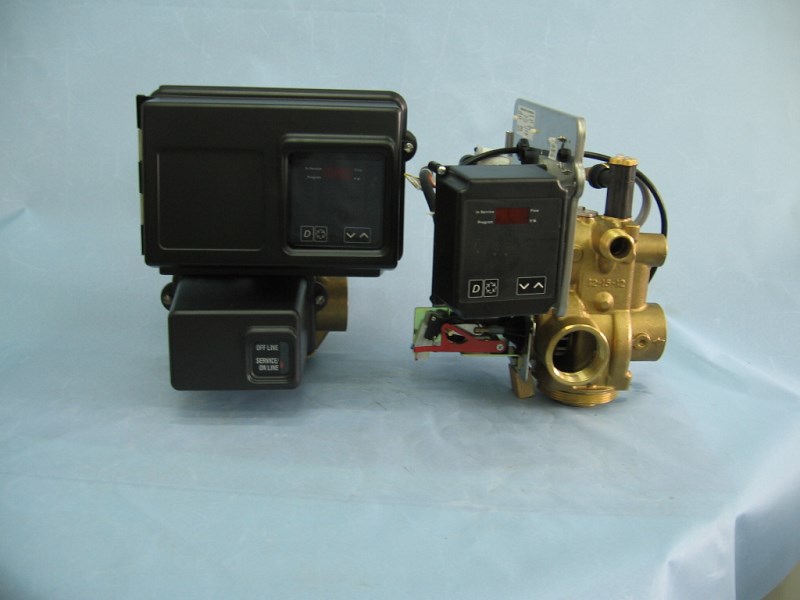

美國富萊克控制閥3200NT中文說明書
注釋:
1. 將每日時間設為 12:01 P.M.
2. 同時按下Set Up和Set Down鍵，持續5秒鐘.
3. 每按循環鍵一次，顯示內容更換一次。所有內容顯示依次顯示以后，將回到運行狀態。
4. 在顯示目錄可以由Set Up或Set Down設定。
5. 由于閥門程序的不同，有些選項不會顯示，供選擇設定.

當時間顯示12:01 P.M.時, 同時按下Set Up和Set Down鍵，并保持5秒鐘。

富萊克控制閥的型號：
例如：　　
富萊克2750控制閥 [2750] = 默認型號
富萊克2850控制閥 [2850]
富萊克2900控制閥 [2900]
富萊克315控制閥  [3150]
富萊克3900控制閥 [3900]
再生流向：
美國富萊克控制閥,富萊克FLECK控制閥
例如：　　
順流 [　dF] = 默認狀態
逆流, 先吸鹽 [UfbF]
逆流, 先注水 [UFFF]
系統類型
例如：:　　
系統 #4 時間延遲型 [　4tc] = 默認模式
系統 #4 流量即時型 [　4FI]
系統 #4 流量延遲型 [　4Fd]
系統 #5 流量即時型 [　5FI]
系統 #6 流量即時型 [　6FI]
系統 #7 流量即時型 [　7FI]
系統 #9 流量即時型 [　9FI]
閥的位置
例如：　　
第一顆閥（主閥） [LEAd]
第二，三，四顆閥（副閥） [ LAg] = 默認
注意： 此項只在系統為 #5, #6, #7,和 #9 時顯示。
[RSoF] = 默認 [RS-3]
遠程信號開始再生：
例如：　　
不設置
需要3分鐘時間發信號開始再生
注意: 系統容量, 容量安全因素, 供水的硬度, 流量計的大小和計量泵的輸出設定將不會顯示，相應功能不再具有。.
[U--1] = 默認 [U--4]
顯示形式
例如:　　
加侖
M3
41096 Rev A (2/03)
3200NT Timer
富來克FLECK3200NT主程序流程圖
系統容量
例如:　　　
300,000 格令, 美制 [C300] = 默認
1,500,000 格令, 美制 [Ct1.5]
200 m3, 公制 [C200]
200,000 m3, 公制 [C12.0] = 默認
容量安全因素
例如:　　　
不設置 [cF- 0] = 默認
系統容量減少10% [cF10]
供水的硬度
例如:　　
15 格令/加侖, 美制 [H-15] = 默認
30 度, 公制 [H-30] = 默認
再生時間：
例如:　　
凌晨兩點再生 [2:00] = 默認
注意: The P.M. indicator display must be off for A.M.
[AOFF] = 默認 [A- -7] = 默認
再生天數：
例如:　　　
不設置
每7天再生
注意: [AOFF]是系統4時鐘再生控制方式的默認設置。
流量延遲和所有其他系統類型的設置是[A- -7]。
再生循環程序　#1
例如:　　　
10 分鐘 反洗, 美制,
順流 [1-10]
10 分鐘 反洗, 公制,
順流 [1-10]
60 分鐘 吸鹽/慢洗, 美制,
逆流, 先吸鹽 [1-60]
45 分鐘 吸鹽/慢洗, 公制
逆流, 先吸鹽 [1 - 45]
12 分鐘 鹽箱注水, 美制,
逆流, 先吸鹽 [1-12]
8 分鐘 鹽箱注水, 公制,
逆流, 先吸鹽 [1--8]
注意:上面所顯示的所有設置為工廠默認的再生類型和格式。
3200NT Timer
富萊克控制閥,富萊克多路閥
再生循環程序　　#2
例如:　　　
60 分鐘 吸鹽/慢洗, 美制,
順流 [2- 60]
45 分鐘 吸鹽/慢洗, 公制,
順流 [2- 45]
10 分鐘 反洗, 美制,
逆流, 先吸鹽 [2-10]
10 分鐘 反洗, 公制,
逆流, 先吸鹽 [2-10]
15 分鐘 暫停, 公制,
逆流, 先吸鹽 [2-15]
15 分鐘 暫停, 公制,
逆流, 先吸鹽 [2-15]
注意: 上面所顯示的所有設置為工廠默認的再生類型和格式。
再生循環程序　 #3
例如:　　　
10 分鐘　快洗, 美制, 順流 [3-10]
10 分鐘 快洗, 公制, 順流　　　　　　　　　
[3-10] 10 分鐘　快洗, 美制,
逆流, 先吸鹽 [3-10]
10 分鐘 快洗, 公制,
逆流, 先吸鹽 [3-10]
60 分鐘 吸鹽/慢洗, 美制,
逆流, 先吸鹽 [3- 60]
45 分鐘 吸鹽/慢洗, 公制,
逆流, 先吸鹽 [3- 45]
注意: 上面所顯示的所有設置為工廠默認的再生類型和格式。
再生循環程序　 #4
Example:　12 分鐘 鹽箱注水, 美制, 順流　　　　　　　　　　
8　分鐘 鹽箱注水, 公制, 順流　　　　　　　
12 分鐘 鹽箱注水, 美制,
逆流, 先吸鹽 [4-12]
8 分鐘 鹽箱注水 公制,
逆流, 先吸鹽 [4- -8]
10 分鐘 反洗, 美制,
逆流, 先吸鹽 [4-10]
10 分鐘 反洗, 公制,
逆流, 先吸鹽 [4-10]
注意: 上面所顯示的所有設置為工廠默認的再生類型和格式。
再生循環程序　 #5
例如:　　
不設置 [50FF]
10 分鐘　快洗, 美制,
逆流, 先吸鹽 [4-10]
10 分鐘 快洗, 公制,
逆流, 先吸鹽 [4-10]
注意: 上面所顯示的所有設置為工廠默認的再生類型和格式。
特殊循環按鈕

當主程序的模式下輸入完成后，如果必要，所有有效的選項設置可以被顯示和修改。根據不同選擇，某些項目將不會顯示出來供設定選擇。
進入主程序模式
設置Time Of Day選項顯示12:01 P.M.，同時按下Set Up和Set Down按鈕直到程序指示燈打開 (大約需要5 秒鐘)。 對于當前選項的設置，某些項目將不會顯示出來供設定選擇。。
退出主程序模式
按下Extra Cycle按鈕直到每個選項都被查看。主程序模式退出正常的操作繼續。
重新設置保存的程序
按下Set Up和Set Down按鈕25秒鐘或者當Time Of Day顯示12:00 P.M.。所有的選項重新恢復到默認值。控制程序必須重新設置。
1. 控制閥模式 (不顯示代碼)
該步程序所選擇的閥的模式有：2750, 2850, 2900, 2930, 3130, 3150, 和 3900。
美國富萊克控制閥,富萊克多路閥
2. 再生流向(無顯示代碼)
該步程序用來設置再生類型。由閥的模式選擇決定該項選擇的有效性。
順流設置： [　　 dF ]
逆流，先吸鹽： [ UFbF ]
逆流，先補水： [UFFF ]

3. 系統類型
使用該部設置系統類型?？赡艿脑O置有：
系統類型 4 時間延遲 Setting: [ 4tc ]
控制器在Regeneration Day Override設置的天數時再生，在Regeneration Time設置的時間時再生。
系統類型 4 流量即時 Setting: [ 4FI ]
當設置的處理水容積到零時，控制器立即再生。
系統類型 4 流量延遲 Setting: [ 4Fd ]
控制器在設置的處理水量達到儲備水量的當天進行再生，再生在Regeneration Time 開始再生。
系統類型 5 流量即時 (互鎖) Setting: [ 5 Fl ]
該類型為2到4個裝置的系統，每個裝置帶有一個流量計, 同時運行。只有一個裝置在一個時間可以再生。當設置的處理水量達到零時，一個裝置開始再生，其他裝置不再生。
系統類型 6 流量即時 (順序) Setting: [ 6 Fl ]
該類型為2到4個裝置的系統，同時運行，整個系統帶有一個流量計。當整個系統的設置的處理水量達到零時，將要求第一個裝置進行再生。第一個再生完畢，其余順序進行再生。
系統類型 7 流量即時 (交替) Setting: [ 7 Fl ]
該類型為2個裝置的系統，只有一個裝置帶有流量計只有一個裝置同時運行。當一個設置在運行時，設置的處理水量達到0時，需要進行再生。備用的裝置開始運行，需要再生的裝置開始再生。
系統類型 9 流量即時 (交替) Setting: [ 9 Fl ]
該類型為3或者4個裝置的系統，每個裝置都有一個流量計，一個裝置備用其余的運行。同一時間只有一個裝置可以再生。當運行中的設置處理水量達到零時，需要再生。此時備用的裝置開始運行。需要再生的閥門轉到備用狀態并開始再生。
4. 閥的位置 (不顯示代碼)
該步程序是為兩個或者更多控制閥系統設置的。在系統中的第一顆閥輸入Lead（主閥）其余的輸入Lag（副閥）。由于系統中使用一個流量計，流量計的線必須和主閥相連。系統類型T 4tc, 4FI和4Fd跳過該步的程序設置。
第一顆控制閥（主閥） Setting: [ LEAd ]
第二、三、四顆控制閥 Setting: [ LAg ]

5. 遠程信號開始 (代碼顯示為 rS)
控制閥不是用流量計進行監測。觸點接到信號，經過事先設定好的時間以后，再生立刻開始。間隔時間的必須在信號有效輸出以前設定好。
范圍 = 1-99 分鐘
不設置 Setting: [rSoF]
3分鐘開始再生 Setting: [rS-3]

6. 美 / 公制 顯示格式 (代碼顯示為 U)
該步程序設置所要求顯示的格式，字母U表明在進行該步程序的設置。可能的設置有：
美制格式 加侖（水）, 12 小時制, 格令（硬度） Setting: [ U - - 1 ]
公制　　 m3?。ㄋ? 24 小時制, 度?。ㄓ捕龋?Setting: [ U - - 4 ]

7. 系統容量 (代碼為 C)
該步程序設置系統的容量按照千格令為單位（或者按照m3 X 度在公制系統中）。字母C表明該步設置在進行設置。系統的容量設置用于計算系統在需要再生前所處理的水量（加侖或者升）。
范圍 = C--9 - C999千格令 (美制 [U - -1])
范圍 = C199 - C999 m3 X 度 (公制 [U - - 4])
范圍 = Ct1.0 - Ct19 千 m3 X 度 (公制 [U - - 4])
450,000 格令系統容量, 美制格式 Setting: [ C 450]
8. 容量安全系數 (代碼為 cF)
該步程序調整系統容量，該設置代表軟水器容量減少的百分數。
范圍 = 0 - 50%.
系統容量減少10% Setting:　[cF10]

9.　供水硬度 (代碼 H)
該步程序設置供水的硬度，字母H表明在進行該步程序設置。系統自動按照該步程序設置中輸入的供水硬度和步驟＃3中輸入的系統容量計算處理水的容量。
范圍 = 1-199 格令/加侖 (美制 [U - -1])
范圍 = 2-199 度 (公制 [U - - 4])
20 格令/加侖

10. 再生時間 (無顯示代碼)
該步程序設置再生的time of day（再生當天發生的時間），一個不閃爍的冒號在兩個設置的數字之間表明再生時間。
范圍 = 任意時間

11. 再生天數 (代碼 A)
該步程序設置軟水器再生的間隔天數，字母A表示在進行該步程序的設置。對于系統類型為時間延遲型，系統在本步驟設置的天數后在步驟＃5設置的時間進行再生。對于任何流量系統類型，系統將設定間隔天數以后，上次再生的同一時間再生，除非流量計事先啟動了再生循環。

12.再生循環程序的步驟 (代碼 1-6)
該步程序設定再生循環步驟地時間程序，上面6步再生循環可以設定。再生循環步驟次序由第一位數字顯示，每一個顯示下，設置該再生步驟的時間。對于步驟少于6個過程的再生程序，在 后的一個步驟的下一步，設定為OFF. 如果跳躍過某一個步驟到下一個步驟，該步驟應該設置為0。如果再生步驟為OFF, 以后的步驟將不會出現，以供設置。

富萊克控制閥,富萊克多路閥
范圍 = OFF, 0-99 分鐘 (美制 [U - -1])
范圍 = OFF, 0-99 分鐘 (公制 [U - - 4])
再生循環步驟 #1 (10 分鐘)
再生循環步驟 #4 (不設置)
13. 輔助繼電器輸出 (代碼 AroF, cPoF)
在接下來的兩個顯示下，用來設置可選繼電器的輸出。第一個設置只能在再生的時候，輸出開關。第二個只能在供水情況，水處理量達到設定值以后輸出。在非流量系統中，不提供第二個功能。當不止一個這樣的設置需要使用時，繼電器必須連接到輔助吸鹽凸輪開關的輸出，用來同時操作兩個設備。
注意：在輔助輸出在默認的關閉下，用 Set Up 或 Set Down 按鈕來選擇第一種設置，然后，用 Extra Cycle 按鈕到第二種設置。
14.時間輔助繼電器輸出，（顯示代碼： S-啟動時間, E-結束時間）
在該項選擇設置下包括兩個顯示，在第一個輸出的開始時間，以再生的第一步為起點。第二顯示來設置輸出停止時間，同樣以再生的第一步為起點。通過設定為OFF 可取消這種設置。在供水開始的時候，開始和停止的設定的輸出都將被終止。所有的設置都是以分鐘計，輸出時間與再生循環時間相一致。
范圍=全部再生時間
取消設置 [AroF]
在再生啟動時開始 [S- - 0]
在再生結束時關閉 [E- 92]
在再生開始10分鐘開始 [S- 10]
在再生開始20分鐘結束 [E- 20]
注：再生結束是所有的再生步驟.
加藥泵的輸出（顯示代碼：u-體積, t-秒）
在該項選擇設置下包括兩個顯示，第一個顯示設定輸出開始時的水流量。第二個顯示設定輸出的時間（以秒計）
范圍= 1 - 999 加侖
范圍= 1 - 999 秒

200 加侖后輸出信號 [u200]
在每200加侖以后，啟動60秒鐘 [t- 60]
— 用Use Set Up或 Set Down 按鈕調整數值.
— 按Extra Cycle 按鈕.
15. Fleck® 流量計規格 (代碼 FF)
該步驟設定Fleck® 流量計的規格. 前面兩個字母 FF用于識別該程序步驟，后面兩個數字顯示流量計大小。
如果選擇[ FF- - ] 下一步 Generic Flow Meter Size.　如果選擇其他選項，下一步將是電流頻率。
范圍 = 1" - 3" Fleck® 流量計
2" Fleck® 流量計 Setting: [FF2.0 ]

16. Generic Flow Meter Size (Display Code F)
該步驟設定每加侖每升水流過流量計所產生的脈沖數。
范圍 = 0.1 - 99.9 脈沖/加侖
范圍 = 0.1 - 99.9 脈沖/ m3

17.電流頻率 (代碼 LF)
該步驟設定電源的頻率。當電源頻率設定正確時，所有計時功能準確。前面兩個字母LF用于識別該程序步驟，可選擇的設置是:
60Hz 頻率 Setting: [LF60]
50Hz 頻率 Setting: [LF50]
