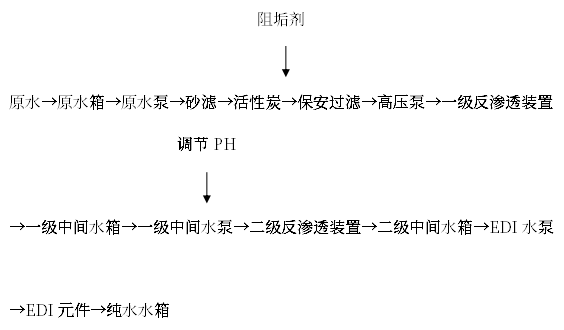

二級反滲透設備工藝流程


工藝流程說明

本工藝流程分四部分。第一部分為預處理，第二部分為一級反滲透脫鹽處理，第三部分為二級反滲透，第四部分為ED膜元件。

預處理部分包括原水箱、石英砂過濾器、陽離子交換器、保安過濾器等，用于去除水中的懸浮物、膠體、鈣鎂離子等，以防止Ca、Mg、SiO2、Sr、Ba等物質在反滲透膜元件濃水側產生結垢，為后續的脫鹽處理提供條件;反滲透處理部分包括高壓泵、反滲透裝置，反滲透系統能脫除水中98.5%以上的鹽份，達到出水水質要求。



一、配電控制

☆電壓等級：380/220V電壓等級。

☆控制柜：按電氣規范配置。

☆控制方式：原水泵、一級高壓泵、二級高壓泵、EDI水泵等均采用自動操作方式。

二、接地

所有電氣設備的金屬外殼均可接地，接地系統的電阻不大于4歐姆。



第一節 石英砂過濾器

一、工藝原理及工藝參數

1、工作原理

石英砂過濾器是利用石英砂濾料去除原水中的懸浮物，屬于普通快濾設備。 含有懸浮物顆粒的水流過砂濾器的濾料層時，濾料縫隙對懸浮物起篩濾作用使懸浮物易于截留在濾料表面。當在濾料表層截留了一定量的污物形成濾膜，隨時間推移過濾器的前后壓差將會很快升高，直至失效。此時需要利用逆向水流反洗濾料，使過濾器內石英砂層懸浮松動，從而使粘附于石英砂表面的截留物剝離并被水流帶走，恢復過濾功能。

第二節 活性炭過濾器

一、工作原理

普通聚酰胺復合膜耐氧化性較差，RO進水中的的游離氯要降到0.05ppm以下，才能達到復合膜的要求。除氯的方法有兩種：顆?；钚蕴亢褪褂眠€原性藥劑。在小系統中一般采用活性炭過濾器，投資成本比較合理。活性炭過濾器內裝填機械強度好吸附速度快，吸附容量大的凈水專用果殼活性炭，符合中華人民共和國國家標準GB/T7701.4-1997〈凈化水用煤質顆粒活性炭〉。活性炭過濾器濾廣泛應用在除去水中有機雜質和水中分子態膠體微細顆粒雜質，也可用于吸附水中的余氯。對原水要求水質清澈透明，沒有大顆粒懸浮雜質，否則很易堵塞微孔?；钚蕴勘砻婧蛢?nèi)部布滿了微孔，微孔直徑平均2～5nm，當雜質的分子直徑接近活性炭微孔直徑時，就很容易被吸附。活性炭具有600～1200㎡/g的表面積和0.6～1.18cm3/g的內孔容積，其吸附性能較強。 活性炭使用期隨水質而異，正常運轉下可使用1年左右，當活性炭失效時，即成為飽和炭，必須予以更新。

第三節 保安過濾器

目的是防止水中的大顆粒物進入反滲透膜，損壞反滲透膜，確保RO膜的正常運行。保安過濾器是立式柱狀設備，內裝PP噴熔濾芯，過濾精度為10μm。

一、工作原理及工藝參數

1、工藝原理：

利用PP濾芯10μm的孔隙進行機械過濾。水中殘存的微量懸浮顆粒、膠體、微生物等，被截留或吸附在濾芯表面和孔隙中。隨著制水時間的增長，濾芯因截留物的污染，運行阻力逐漸上升，當運行至進出口水壓差達0.1Mpa以上時，需要更換濾芯。

精密過濾器的主要優點是效率高、阻力小、便于更換。

第四節 一級反滲透(RO)裝置

一級反滲透(RO)裝置利用反向自然滲透原理，主要去除水中溶解鹽類，同時去除一些大分子和預處理未去除的小顆粒等。其功能是對經過預處理的產水進行脫鹽。本系統包括高壓泵、RO膜組件等設備。RO膜組件布置在一個不銹鋼機架上。

一級采用一套出力為1m3/h的一級反滲透處理膜組，每個壓力容器內裝有1支進口的4040型的渦卷式反滲透膜，共計4支膜。單支膜的脫鹽率脫鹽率達到95%-99.3%。反滲透裝置配備控制盤，盤上安裝各種儀表和控制按鈕。

一、工藝原理：

RO是利用半透膜透水不透鹽的特性，去除水中的各種鹽份。在RO的原水側加壓，使原水中的一部分純水沿與膜垂直的方向透過膜，水中的鹽類和膠體物質在膜表面濃縮，剩余部分原水沿與膜平行的方向?qū)饪s的物質帶走。透過水中僅殘余少量鹽份，收集利用透過水，即達到了脫鹽的目的。

第五節 二級反滲透(RO)裝置

二級反滲透(RO)裝置利用反向自然滲透原理，主要是更進一步的去除一級純水中溶解鹽類，使水的純度更加提高。本系統包括二級高壓泵、二級RO膜組件等設備。二級RO膜組件也相同一級布置在不銹鋼機架上。

二級采用一套出力為0.4m3/h的二級反滲透處理膜組，本套有2支膜殼豎向方式排列，每個壓力容器內裝有2支進口的4040型的渦卷式反滲透膜，共計2支膜。二級單支膜出水電導率≤5μS。反滲透裝置配備控制盤，盤上安裝各種儀表和控制按鈕。

一、工藝原理：

二級RO是的工作原理和操作方法與一級RO裝置基本相同，二級RO裝置的組成由：中間水箱、二級高壓泵、二級反滲透膜。

二級的控制儀表也在儀表盤上，操作按鈕和一級并列一起。

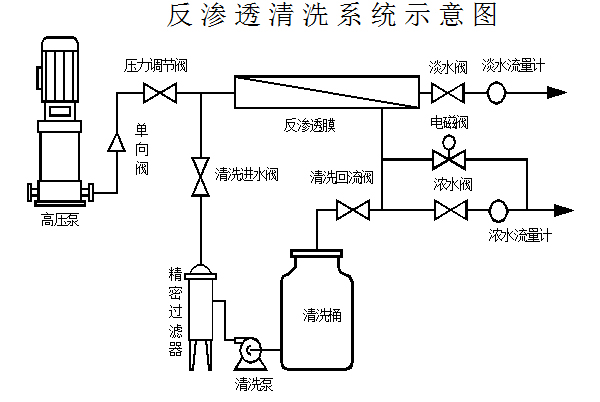

第六節 反滲透膜的清洗

反滲透設備在運行中當出現產水量降低10-15%，或工作壓力升高10%，或脫鹽率降低10-15%任何現象時(一般同時發生)應進行膜清洗。為了保證膜清洗，首先使反滲透膜組件降低工作壓力，用2-3倍正常流速的原水沖洗膜，液體的流動作用使污物自膜面剝離并被沖走。然后針對膜的污染特性，選擇合適的清洗液(清洗溫度不超過30℃)。在反滲透停用二周或更長時間時，需用2%檸檬酸浸泡，以防止微生物在膜中生長，設備再啟動前 好也用檸檬酸水溶液沖洗。酸堿沖洗時先酸洗清除金屬氧化物，然后用堿洗清除有機物污染物。
