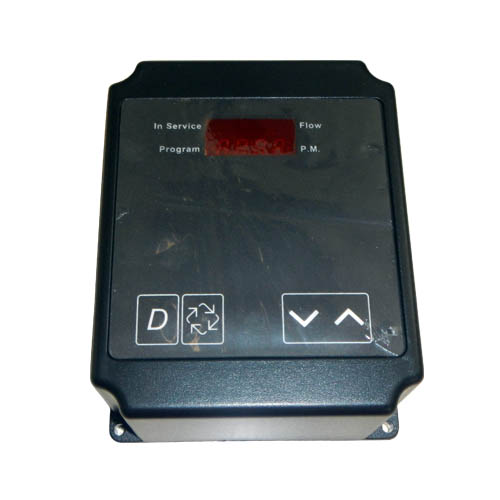

富萊克3200NT 控制器
技術說明 3200NT 適用的系統配置 3200NT適用的系統配置 3200NT相互連線 連接錯誤Cerr 如果系統自檢出連接錯誤, 顯示Cerr,此時 所有在供水的閥門將停留在供水狀態. 處在備用狀態的閥門,將進入供水狀態. 如果一個閥門在再生時,出現這種錯誤,它會完成再生以后,再回到供水狀態. 出現這種錯誤以后,將不會有閥門進入再生. 當這種故障排除以后,錯誤顯示將自動消除,閥門將回到正常狀態. 連接錯誤Cerr 程序設定錯誤Perr 程序設定錯誤Perr 控制器的運行 在突然斷電的情況下, 所有控制器的顯示和參數都會被保留儲存下來,但控制器不會完全正常運行,再生會被推延.重新供電以后,控制器將會從斷電的那一刻開始,重新正常運行. 再生鎖住Regeneration Lockout 在這種情況下,控制器不會允許閥門進入再生狀態,直到鎖住信號消除. 遠程信號啟動再生Remote Signal Start Regeneration 控制器本身監測處理水量,而不是象機械式那樣,用遠程流量計來監測水量. 控制器可以接收其他的接觸信號啟動再生,從收到信號到開始再生的時間可以事先設置. 跨越天數Day Override Feature 如果設置了跨越天數,即使沒有的流量計啟動再生,控制器也會在到達時間以后再生, 程序設置要點 3200NT 控制器標識 3200NT 顯示 3200NT 顯示 3200NT 高級程序設置 3200NT 高級程序設置 3200NT Master Programming 3200NT Master Programming 3200NT Master Programming 3200NT Master Programming 3200NT Master Programming 3200NT Master Programming 3200NT Master Programming 設置時間Set Time of Day 在供水狀態下,每按一次上鍵或下鍵,時間調整一個數字,連續按下,時間將持續改變. 程序設置 – 水平1 (Level One) 程序設置 – 水平1 (Level One) 再生過程中,控制器的運行 控制器顯示,閥門即將到達或已經到達的再生步驟,和在這個步驟停留的剩余時間 再生步驟的數字持續顯示,直到閥門完全到達這個位置. 當所有的再生步驟全完成以后,控制器回到供水狀態. 手動啟動再生 當控制器在供水 In Service, 按下循環鍵持續5 秒鐘,進入強制手動再生. 控制器將行進到再生第一步# 1. 按下循環鍵一次,控制器將行進到再生第二步. 按下循環鍵一次,控制器將行進到再生第三步. 按下循環鍵一次,控制器將行進到再生第四步 按下循環鍵一次,控制器將行進到再生第五步. 按下循環鍵一次,控制器將回到供水位置. 新的3200NT D鍵 3200NT D鍵顯示指南 3200NT D鍵顯示 3200NT Diagnostics Displays 3200NT D鍵顯示 3200NT D鍵顯示 剩余水處理量 Example: 52,899 Gallons [ t52 ] 顯示閥門位置 Example: First Control Valve [LEAd] Second, Third, Fourth Control Valve [ LAg] Note: This Display is Only Viewed With System #5, #6, #7, and #9. 軟件版本 Example: SP3.0 [ P1.0] 退出D鍵顯示模式 * 單/雙 活塞 系統#4 需要: 1 個帶有 3200NT閥門 1 個流量計 1 根流量計連線 單/雙 活塞 系統#5 雙罐系統需要: 2 個帶有 3200NT閥門 2個流量計 2 根流量計連線 2 根電話線 單/雙 活塞 系統#5 三罐系統需要: 3個帶有 3200NT閥門 3個流量計 3 根流量計連線 3根電話線 單/雙 活塞 系統#5 四罐系統需要: 4個帶有 3200NT閥門 4個流量計 4 根流量計連線 4根電話線 單/雙 活塞 系統#6 雙罐系統需要: 2 個帶有 3200NT閥門 1個流量計 1 根流量計連線 2 根電話線 單/雙 活塞 系統#6 三罐系統需要: 3個帶有 3200NT閥門 1個流量計 1 根流量計連線 3根電話線 單/雙 活塞 系統#6 四罐系統需要: 4個帶有 3200NT閥門 1個流量計 1 根流量計連線 4 根電話線 單活塞 系統#7 雙罐系統需要: 2 個帶有 3200NT閥門 1個流量計 1 根流量計連線
